SANGLE PIPELINE

La solution souple pour la manutention des pipelines

La sangle pipeline est une solution de levage spécifique conçue pour la manutention et la pose des tubes, canalisations et éléments cylindriques. Souple, résistante et adaptée aux opérations délicates, elle permet de sécuriser les charges tout en limitant les risques de marquage ou d’endommagement des surfaces.

LES + PRODUITS

SÉCURITÉ

• Importante largeur de sangle pour équilibrer et stabiliser facilement le pipe.

• Le palonnier maintient la sangle parfaitement droite sur toute sa largeur.

• Répartition homogène de l’effort, sur toute la largeur de sangle.

• Linguet de verrouillage

PRATIQUE

• Simplicité et rapidité de mise en oeuvre.

• Enduction ou projection polyuréthane (en option) pour une protection optimale du pipe et de la sangle.

ÉCONOMIE

• Possibilité de remplacer chaque élément séparément.

• Polyuréthane (en option) pour augmenter la longévité de la sangle.

Caractéristiques techniques

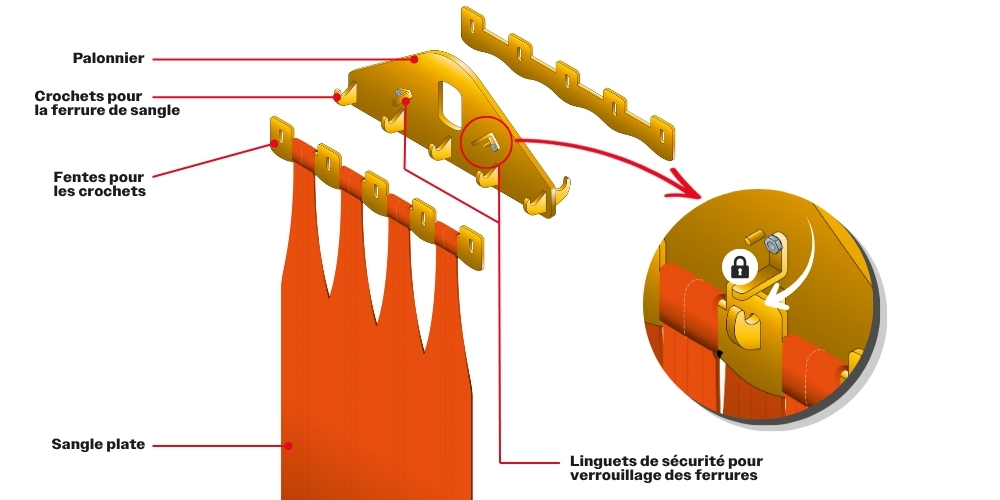

Sangle pipeline : survolez ou touchez un repère rouge pour découvrir ses composants
SANGLE PIPELINE

Palonnier

Maintient la sangle parfaitement droite sur toute sa largeur.

SANGLE PIPELINE

Linguet de sécurité

Verrouille la connexion pour éviter tout décrochage accidentel.

SANGLE PIPELINE

Ferrure de sangle

Assure une connexion robuste entre la sangle et le palonnier.

SANGLE PIPELINE

Crochets pour ferrure de sangle

Crochets adaptés pour le raccordement de la sangle.

SANGLE PIPELINE

Passage du crochet de levage

Ouverture prévue pour le passage du crochet de levage.

SANGLE PIPELINE

Sangle plate

Grande largeur pour équilibrer et stabiliser la charge (jusqu’à 1500 mm). Projection polyuréthane en option pour protéger la sangle et améliorer son adhérence au tube.

Survolez ou touchez un + pour découvrir chaque composant.

L’enduction polyuréthane (en option) protège la sangle contre l’usure et prolonge sa durée de vie.
Disponible pour les sangles de largeur 150 à 450 mm, pour toutes les longueurs.

UNE MISE EN OEUVRE SIMPLE ET RAPIDE

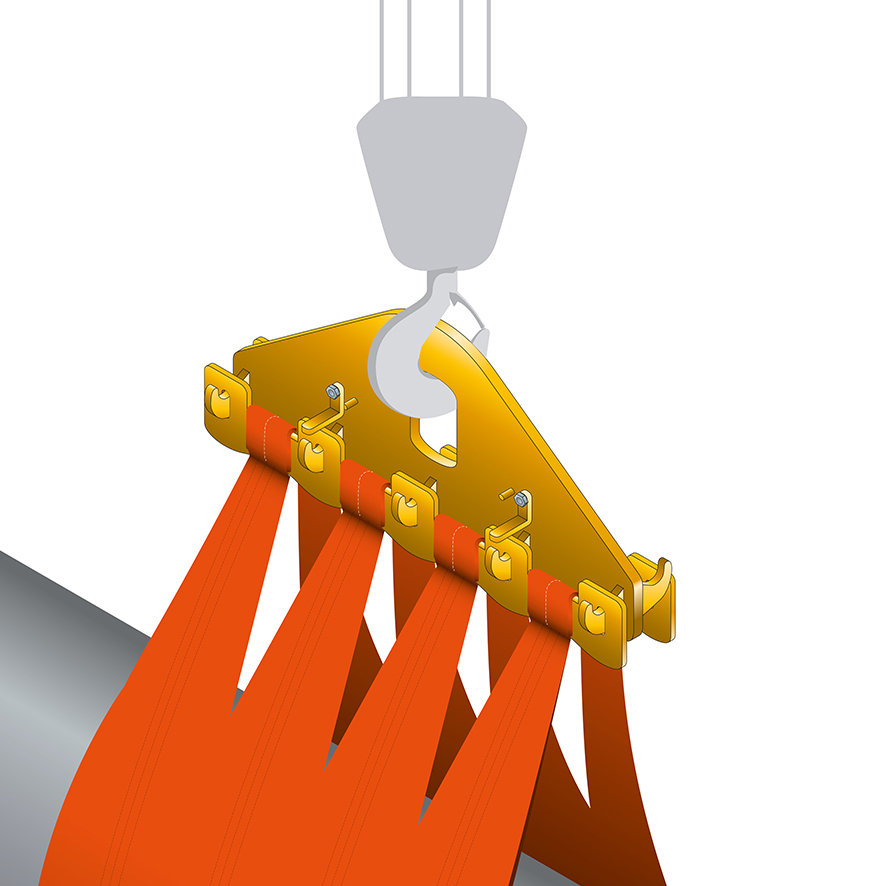

Accrocher une extrémité
de la sangle au palonnier.

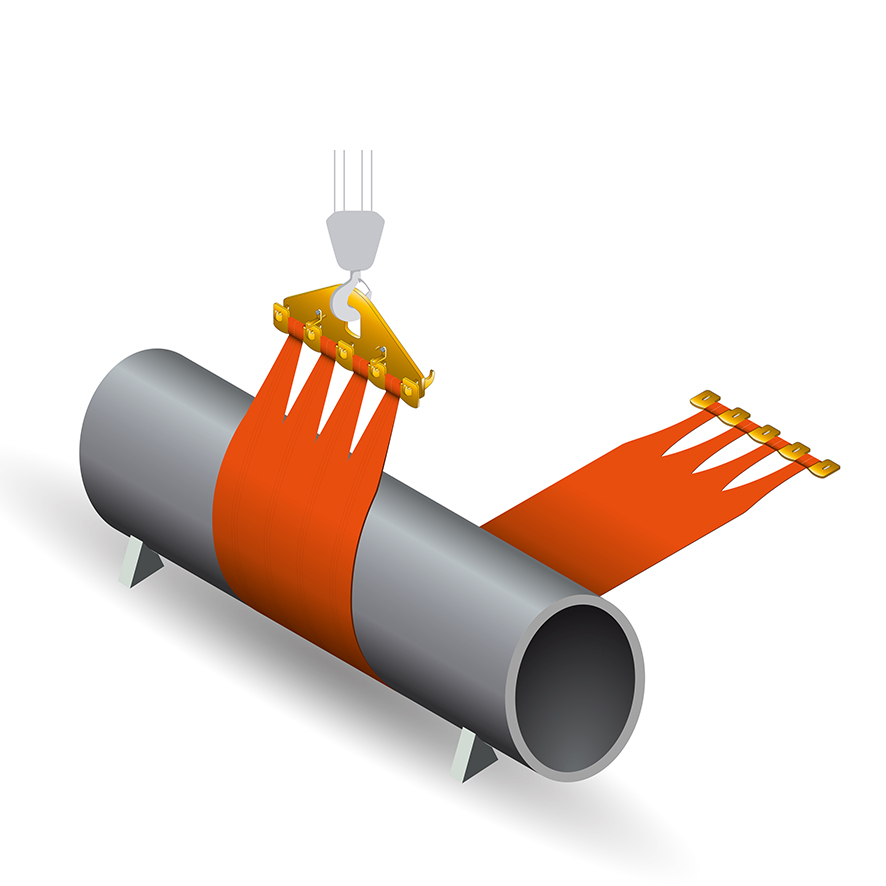

Passer la sangle sous le pipe, accrocher l’autre extrémité sur la 2ème face du palonnier.

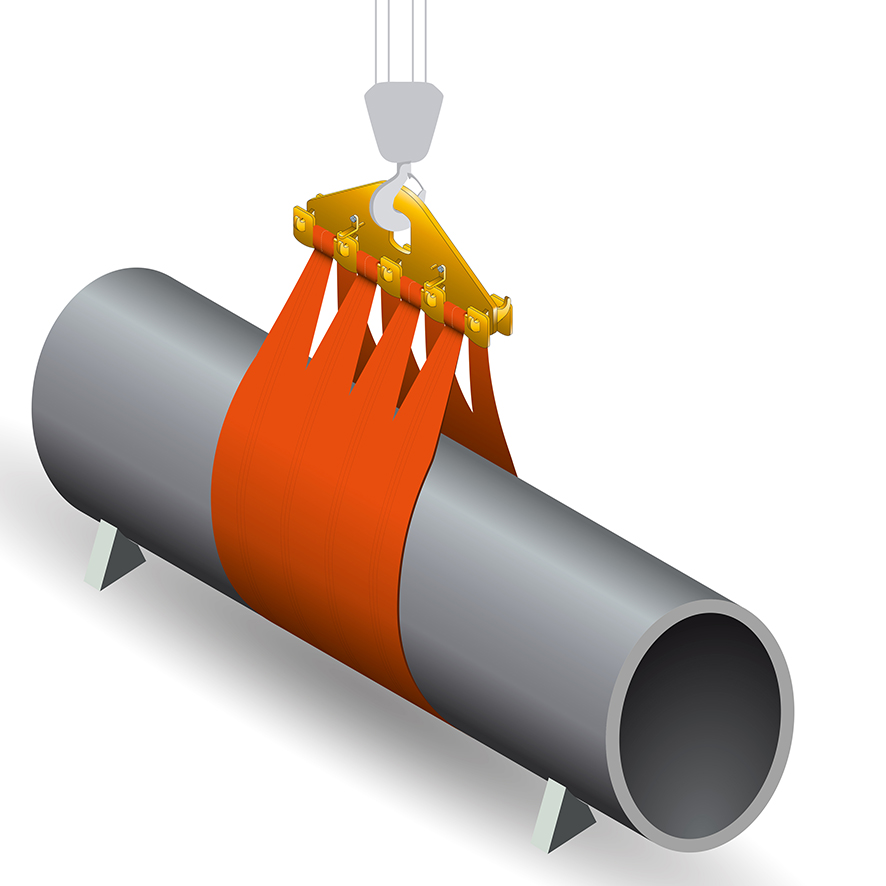

Lever le dispositif. La largeur de la sangle assure la stabilité du pipe.

Capacité CMU

20 à 100 t

Nombre de crochets

2 à 6

Largeur de sangle

300 à 1500 mm

Diamètre du pipe

6 à 50 pouces

Longueur utile standard

5,20 m
